JC歐版顎式破碎機介紹

JC歐版顎式破碎機適用于破碎抗壓強度不高于280Mpa的礦石、巖石、礦渣等，被破碎物料的塊度不得大于技術參數表所規定。主要用于冶金、礦山、化工、水泥、建筑、耐火材料及陶瓷等工業部門作中碎和細碎各種中硬礦石和巖石等。 與傳統的顎式破碎機相比，JC系列歐版鄂破碎石機在設計和制造方面對細節更為重視，采用高強度材料，新制造工藝，具有結構強度更高，設備可靠性更高，破碎比更大、產量更高，綜合成本更低等優勢。 河南世博工程機械是砂石骨料和礦產設備生產企業，已經向全球各地的客戶和企業成千上萬的破碎篩分、制砂，和礦業的解決方案，如今，開發生產的歐版JC系列破碎機已經成為市面上受關注的鄂式破碎機。當考慮 地對堅硬、強磨蝕性物料進行破碎時，應選擇采用了新破碎技術和制造水平的JC系列歐版鄂式破碎機。

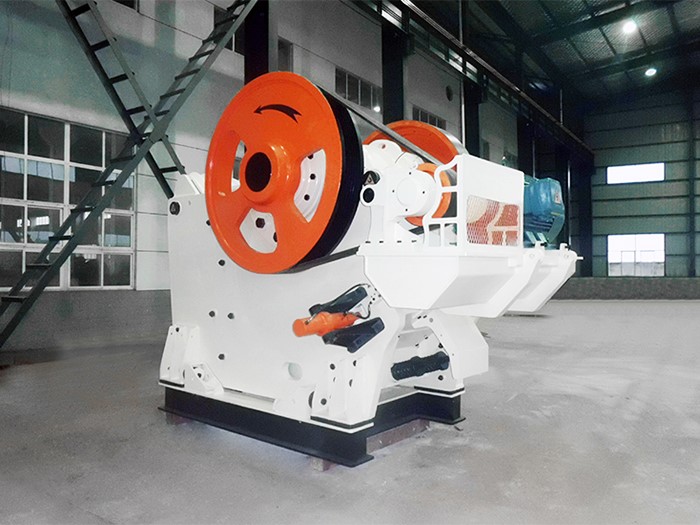

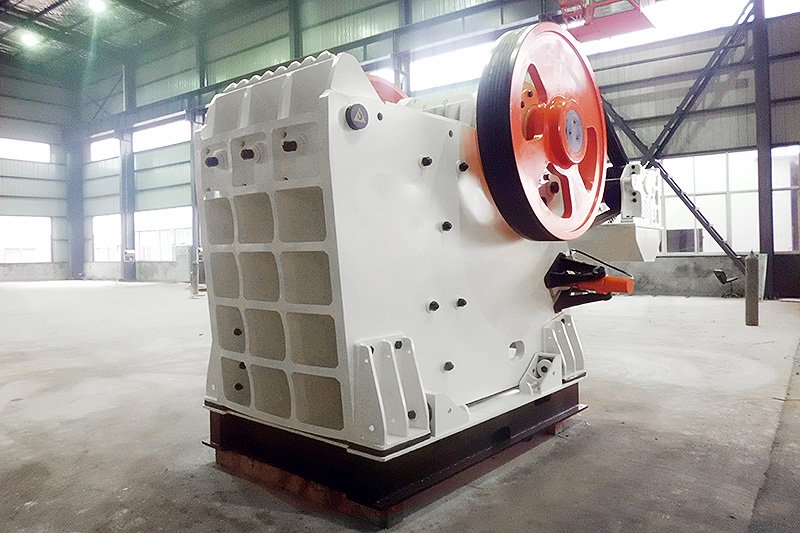

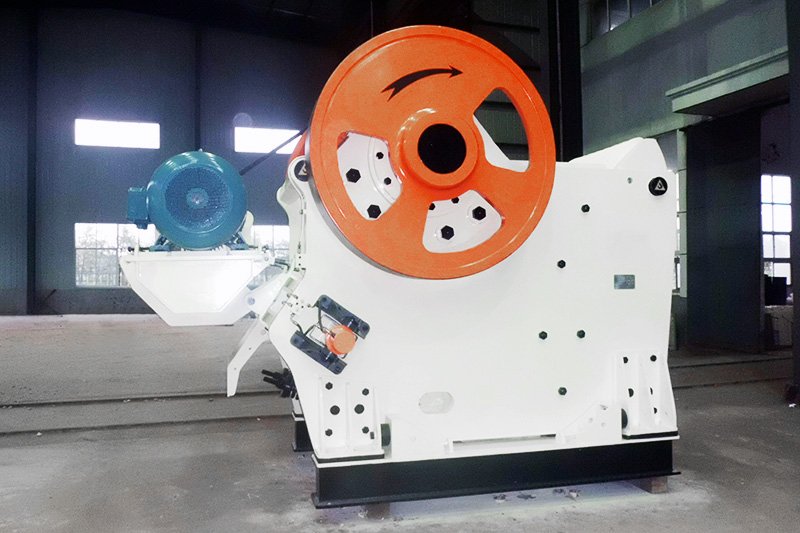

JC歐版顎式破碎機圖片展示

JC歐版顎式破碎機

JC歐版鄂破碎石機

JC歐版顎式破碎機性能優勢

優越的腔型設計

對稱"V"形腔型設計，肘板大傾角、大沖程、合理轉速，使進料粒度更大、產量更高、粒度更加均勻，顎板磨損降低。    

動顎護板設計

動顎上方安裝了重型護板，避免物料強力沖擊，有效保護動顎體及其內部軸承不受損壞。  

整體軸承座

整體鑄鋼軸承座結構保證與機架配合，避免了組合式軸承座在緊固過程中對軸承造成不必要的徑向載荷，使軸承運行更加平穩。   

方便快捷的粒度調節

JC系列顎式破碎機采用機械或液壓排料口調整裝置，其雙楔塊調節方式相對應墊片調節操作更加簡單、安全、快捷，節省了停機時間。  

一體化電機安裝

電機座與破碎機機架一體式安裝方式，不僅節約了顎式破碎機的安裝空間，減少了三角帶的長度，而且由于機架、電機座、電機的同步運動、可調的電機座實現了三角帶張力的調節，從而使三角帶使用壽命更長。  

減震安裝設計

破碎機采用專用的橡膠減震裝置固定，有效吸收了設備振動峰值，同時允許破碎機垂直和縱向方向的位移，從而降低了對基礎的沖擊。

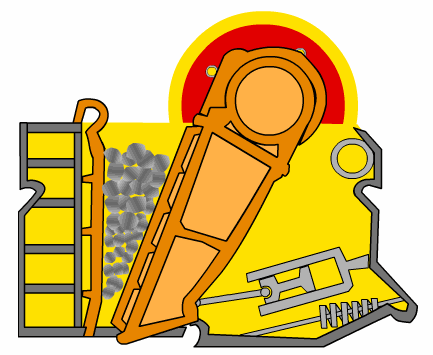

JC歐版鄂破碎石機工作原理

歐版鄂破碎石機破碎方式為曲動擠壓型，其工作原理是：

電動機驅動皮帶和皮帶輪，通過偏心軸使動鄂前后上下擺動，當動鄂推動動鄂板向定鄂板運動時，物料被壓碎或劈碎。當動鄂和動鄂板在偏心軸、彈簧的作用下后退時，先前已被 壓碎或劈碎的物料從鄂板的下部排料口排出。隨著電動機連續轉動而破碎機動鄂作周期性地壓碎和排泄物料，實現批量生產。

主要結構：主要有機架部分，偏心軸轉動部分，破碎腔工作部分，保險裝置，排料口調整裝置等部分組成。

1、機架部分：由側板、前箱組件、后箱焊件等組成。

2、偏心軸轉動部分：主要由動顎、偏心軸、軸承、軸承座、皮帶輪等組成。是傳遞動力的主要部分。

3、破碎腔工作部分：主要由定顎板、動顎板、側襯板、護板等組成，是破碎物料的工作零件。

4、保險裝置：由肘板、肘板座、彈簧、彈簧拉桿等組成，是破碎機在非正常情況下起保險作用的零件。

5、排料口調整裝置：該裝置用來調整排料口的大小尺寸，控制出料粒度。主要由調整固定斜塊、調整滑動斜塊、頂絲螺栓、滑塊鎖緊拉桿等組成。
